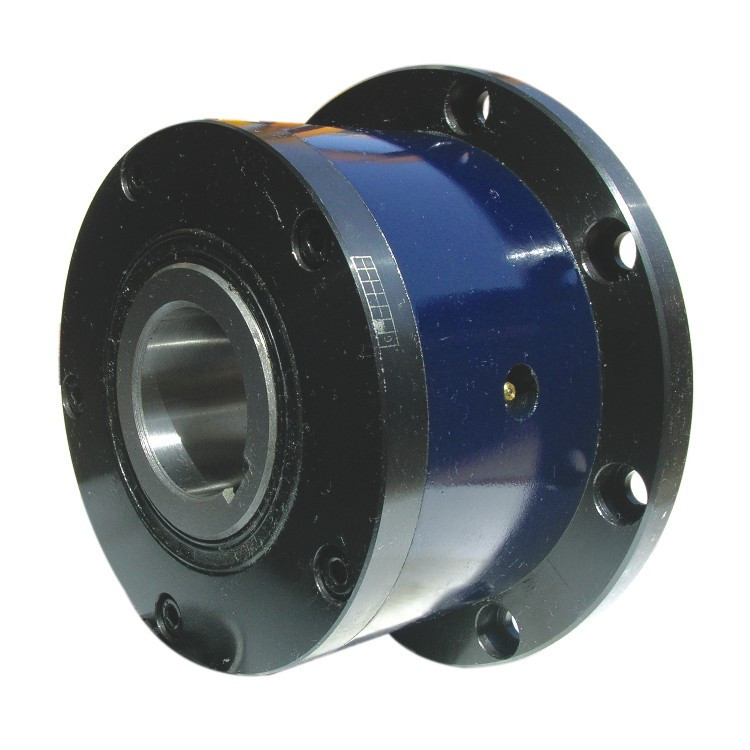

คลัตช์โอเวอร์รันนิ่ง OD Sprag 230 มม.

รายละเอียดสินค้า:
สถานที่กำเนิด:	มณฑลส่านซีประเทศจีน
ชื่อแบรนด์:	CHAOYUE
หมายเลขรุ่น:	CKZF-D
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	USD 185.00 - 1650.00 / pc
รายละเอียดการบรรจุ:	กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์
เวลาการส่งมอบ:	1 - 3 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T
สามารถในการผลิต:	500 ชิ้นต่อเดือน

ติดต่อตอนนี้

ข้อมูลรายละเอียด
ชื่อผลิตภัณฑ์:	CKZF-D Machinecal Freewheel One Way Clutch Bearing With Keyway 3.9 - 94.0 Kg	เส้นผ่าศูนย์กลางภายใน:	30 - 130 มม
เส้นผ่านศูนย์กลางภายนอก:	128 - 380 มม	ความยาว:	70 - 214 มม
การเปลี่ยนทิศทาง:	300 - 15150 นาโนเมตร
เน้น:	Machinecal Sprag Overrunning Clutch , 230mm OD Sprag Overrunning Clutch , 230mm OD cam คลัตช์คลัตช์

รายละเอียดสินค้า

CKZF-D Machinecal Freewheel แบริ่งคลัตช์ทางเดียวพร้อมรูกุญแจ 3.9 - 94.0 Kg

คลัตช์ทางเดียวแบบ Sprag
วงแหวนรอบนอก รูปลิ่ม 8 สปริงจับด้านในและส่วนประกอบ เวดจ์เหล่านี้ทำงานในคลัตช์ลูกกลิ้งทางเดียวแบบลูกกลิ้งในลักษณะที่คล้ายกันเมื่อวงแหวนรอบนอกในภาพประกอบหมุนทวนเข็มนาฬิกาตามเข็มนาฬิกาที่สัมพันธ์กับวงแหวนด้านใน ลิ่มจะถูกดันเข้าไปด้านใน เพื่อไม่ให้มีช่องว่างระหว่างกัน ดังนั้นคลัตช์จะไม่ล็อคกล่าวอีกนัยหนึ่ง คลัตช์ทางเดียวแบบ sprag ที่แสดงภาพประกอบซึ่งช่วยให้วงแหวนด้านในของวงแหวนรอบนอกหมุนทวนเข็มนาฬิกาเมื่อใดก็ได้ เมื่อเทียบกับวงแหวนด้านในหรืออนุญาตให้หมุนตามเข็มนาฬิกา อย่างไรก็ตาม เมื่อพยายามหมุนโดยสัมพันธ์กับวงแหวนรอบนอก วงแหวนด้านในของวงแหวนตามเข็มนาฬิกา เพื่อประโยชน์ของรูปทรงลิ่ม รวมถึงการ์ด คุณไม่สามารถขยับระหว่างวงแหวนรอบนอกเพื่อล็อคทั้งสองเข้าด้วยกันนั่นคือ เมื่อเวดจ์ติดวงแหวนด้านในและด้านนอก การล็อกคลัตช์แบบทางเดียวเกิดขึ้น โดยที่ไม่เกี่ยวกับวงแหวนรอบนอกของวงแหวนในที่หมุนตามเข็มนาฬิกา เมื่อเทียบกับวงแหวนรอบนอกหรือวงแหวนในที่หมุนทวนเข็มนาฬิกาเพื่อให้แน่ใจว่าลิ่มสามารถยึดได้อย่างปลอดภัยระหว่างวงแหวนด้านในและวงแหวนรอบนอก ในลักษณะดังกล่าว คลัตช์ซึ่งมีสปริงยึดไว้ ซึ่งลิ่มสามารถล็อคในทิศทางสองรอบได้ จึงยังคงเอียง

ตัวอย่างการติดตั้ง

คลัตช์โอเวอร์รันนิ่ง OD Sprag 230 มม. 0

คลัตช์โอเวอร์รันนิ่ง OD Sprag 230 มม. 1

พิมพ์	แรงบิดที่กำหนด [นาโนเมตร]	ความเร็วในการหมุนแบบไม่สัมผัสขั้นต่ำ	ความเร็วสูงสุดในการหมุนแบบไม่สัมผัส	มิติในรูปร่าง [มม.]											น้ำหนัก [กิโลกรัม]
พิมพ์	แรงบิดที่กำหนด [นาโนเมตร]	น_นาที	น_max	d [H7]	ดี	ดี₁ [h8]	ดี₂	ดี₃	โฮ	บี	หลี่	ตู่	น - ด₁	ข_น xt_น	น้ำหนัก [กิโลกรัม]
CKZF-D30100	300	780	6000	30	100	75	114	128	10	57	70	3.0	6 - 6.6	8 x 3.3	3.9
CKZF-D35110	460	740	6000	35	110	80	124	140	13	58.5	75	3.5	6 - 6.6	10 x 3.3	4.9
CKZF-D40125	590	720	5000	40	125	100	142	160	14	68.5	88	4.5	8 - 9.0	12 x 3.3	7.5
CKZF-D45130	700	665	5000	45	130	100	146	165	15	75.5	88	3.5	8 - 9.0	14 x 3.8	7.8
CKZF-D50150	1310	610	4000	50	150	110	166	185	14	78	97	4.0	8 - 9.0	14 x 3.8	10.8
CKZF-D55160	1480	600	4000	55	160	115	182	204	18	84	106	4.0	8 - 11	16 x 4.3	14.0
CKZF-D60170	พ.ศ. 2453	490	3200	60	170	125	192	214	17	101	116	4.0	10 - 11	18 x 4.4	16.8
CKZF-D70190	2700	480	3200	70	190	140	212	234	18	113	136	4.0	10 - 11	20 x 4.9	20.8
CKZF-D80210	4500	450	2400	80	210	160	232	254	21	120.5	146	4.0	10 - 11	22 x 5.4	27.0
CKZF-D90230	7560	420	2400	90	230	180	254	278	20.5	131	160	4.5	10 - 14	25 x 5.4	40.0
CKZF-D100270	11500	455	2000	100	270	210	305	335	30	150	184	5.0	10 - 18	28 x 6.4	67.0
CKZF-D130310	15150	415	2000	130	310	240	345	380	29	181	214	5.0	12 - 18	32 x 7.4	94.0
