รายละเอียดสินค้า:
|
|
| สถานที่กำเนิด: | มณฑลส่านซีประเทศจีน |
|---|---|
| ชื่อแบรนด์: | CHAOYUE |
| หมายเลขรุ่น: | CK-X |
|
การชำระเงิน:
|
|
| จำนวนสั่งซื้อขั้นต่ำ: | 50 ชิ้น |
| ราคา: | USD 15.00 - 260.00 / pc |
| รายละเอียดการบรรจุ: | กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์ |
| เวลาการส่งมอบ: | 1 - 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 5,000 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เส้นผ่าศูนย์กลางภายใน: | 22.22 - 123.34 มม | เส้นผ่านศูนย์กลางภายนอก: | 38.88 - 140.00 มม |
|---|---|---|---|
| การเปลี่ยนทิศทาง: | 50 - 3840 นิวตันเมตร | ความหนา: | 10 - 25.4 มม |
| น้ำหนัก: | 0.030 - 0.400 กก | ||
| เน้น: | 3840 Nm Sprag Overrunning Clutch,ความหนา 140 มม. Sprag Overrunning Clutch,3840 Nm ระบบคลัตช์ทางเดียว |
||
รายละเอียดสินค้า

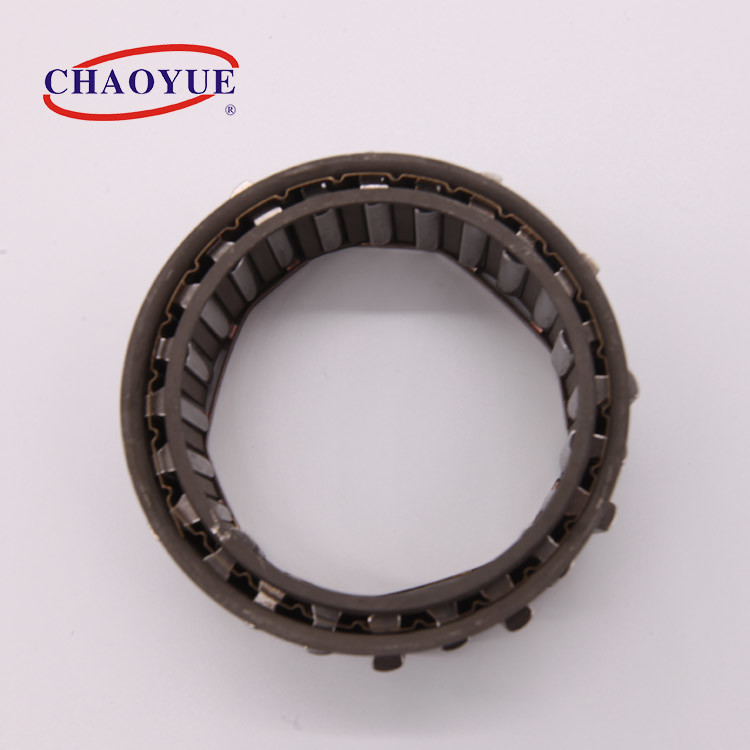

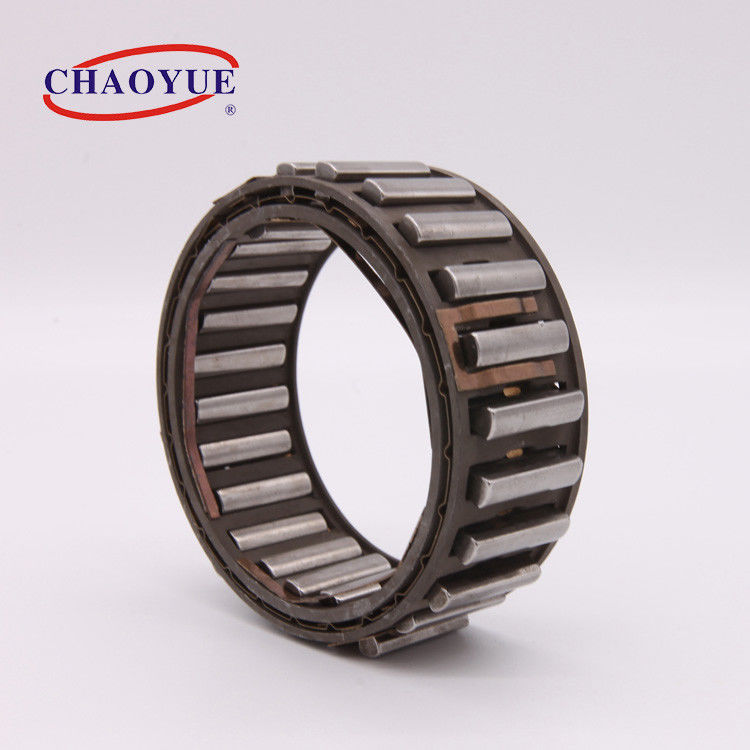

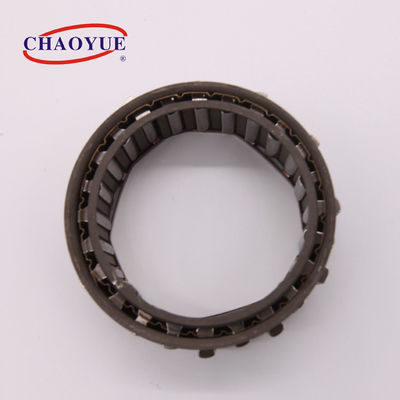

ฟรีวีลทางเดียว CK-X Sprag Sprag Overrunning คลัตช์ การแบก
Type CK-X เป็น sprag ประกอบขึ้นจากลิ่ม ตัวยึดภายในและภายนอก สปริงลูกฟูก และส่วนประกอบหน่วงเมื่อเปรียบเทียบกับคลัตช์ประเภทอื่น แรงบิดจะสูงกว่าสำหรับความต้องการพื้นที่ขั้นต่ำ มีคุณภาพดีเยี่ยมและราคาเป็นกันเอง
ต้องติดตั้งในการออกแบบที่มีการแข่งขัน การรองรับแบริ่งสำหรับโหลดในแนวแกนและแนวรัศมี การหล่อลื่นและการซีลการแข่งขันทั้งภายในและภายนอกต้องมีที่ราบขั้นต่ำที่มี 'e'อีกทางหนึ่ง สามารถทำการแข่งขันได้ในกรณีที่เพลาหรือตัวเรือนเหล็กชุบแข็งตามข้อกำหนดด้านล่างความแข็งของชิ้นส่วนสำเร็จรูปควรเป็น HRC 60 ถึง 62 สำหรับความลึกขั้นต่ำ 1.2 มม.ความแข็งของแกนเป็น HRC35 ถึง 45 ความหยาบผิวไม่เกิน 0.8 μmเรียวสูงสุดระหว่างเผ่าพันธุ์: 0.007 มม. สำหรับความกว้าง 25 มม.
ชุดนี้ใช้กันอย่างแพร่หลายในระบบเครื่องจักรของการบรรจุ, สายพานลำเลียง, โฮสติ้ง, การพิมพ์, การทำกระดาษ, เครื่องลูกฟูก, อาหารและอื่น ๆ
ตัวอย่างการติดตั้ง
| พิมพ์ | แรงบิดที่กำหนด [Nm] | การจำกัดความเร็วเกิน [r / min] | ขนาดใน Coutour [mm] | น้ำหนัก | |||||
| การแข่งขันภายใน | การแข่งขันรอบนอก | d +0.008 -0.005 |
ดี +0.013 -0 |
อี | ดี1 | d1 | |||
| CK-X2238 x 10.0 | 50 | 4300 | 2150 | 22.22 | 38.88 | 10.0 | 50 | 17 | 0.030 |
| CK-X2744 x 13.5 | 95 | 3450 | 1700 | 27.76 | 44.42 | 13.5 | 58 | 21 | 0.055 |
| CK-X3047 x 13.5 | 99 | 3150 | 1550 | 30.34 | 47.00 | 13.5 | 62 | 23 | 0.060 |
| CK-X3148 x 13.5 | 127 | 3000 | 1500 | 31.75 | 48.41 | 13.5 | 63 | 24 | 0.060 |
| CK-X3854 x 16.0 | 220 | 2500 | 1250 | 38.09 | 54.75 | 16.0 | 71 | 29 | 0.085 |
| CK-X4157 x 13.5 | 179 | 2300 | 1150 | 41.27 | 57.93 | 13.5 | 75 | 32 | 0.090 |
| CK-X4461 x 16.0 | 290 | 2150 | 1050 | 44.45 | 61.11 | 16.0 | 79 | 34 | 0.095 |
| CK-X4966 x 13.5 | 245 | 1900 | 950 | 49.72 | 66.38 | 13.5 | 86 | 38 | 0.100 |
| CK-X5471 x 13.5 | 336 | 1750 | 850 | 54.76 | 71.42 | 13.5 | 92 | 42 | 0.110 |
| CK-X5471 x 16.0 | 420 | 1750 | 850 | 54.76 | 71.42 | 16.0 | 92 | 42 | 0.130 |
| CK-X5471 x 21.0 | 615 | 1750 | 850 | 54.76 | 71.42 | 21.0 | 92 | 42 | 0.180 |
| CK-X5471 x 25.4 | 792 | 1750 | 850 | 54.76 | 71.42 | 25.4 | 92 | 42 | 0.200 |
| CK-X5774 x 16.0 | 483 | 1650 | 800 | 57.76 | 74.42 | 16.0 | 98 | 44 | 0.110 |
| CK-X6380 x 21.0 | 645 | 1500 | 750 | 63.34 | 80.00 | 21.0 | 104 | 50 | 0.175 |
| CK-X7288 x 13.5 | 540 | 1300 | 650 | 72.22 | 88.88 | 13.5 | 115 | 56 | 0.140 |
| CK-X7288 x 16.0 | 1023 | 1300 | 650 | 72.22 | 88.88 | 16.0 | 115 | 56 | 0.185 |
| CK-X7288 x 21.0 | 1023 | 1300 | 650 | 72.22 | 88.88 | 21.0 | 115 | 56 | 0.210 |
| CK-X7996 x 25.4 | 1630 | 1200 | 600 | 79.70 | 96.36 | 25.4 | 124 | 61 | 0.280 |
| CK-X83100 x 25.4 | 1645 | 1150 | 550 | 83.34 | 100.00 | 25.4 | 132 | 65 | 0.270 |
| CK-X87103 x 16.0 | 1000 | 1100 | 500 | 57.30 | 103.96 | 16.0 | 134 | 67 | 0.165 |
| CK-X103119 x 16.0 | 1290 | 900 | 450 | 103.23 | 119.89 | 16.0 | 155 | 80 | 0.205 |
| CK-X123140 x 25.4 | 3840 | 750 | 400 | 123.34 | 140.00 | 25.4 | 184 | 96 | 0.400 |
