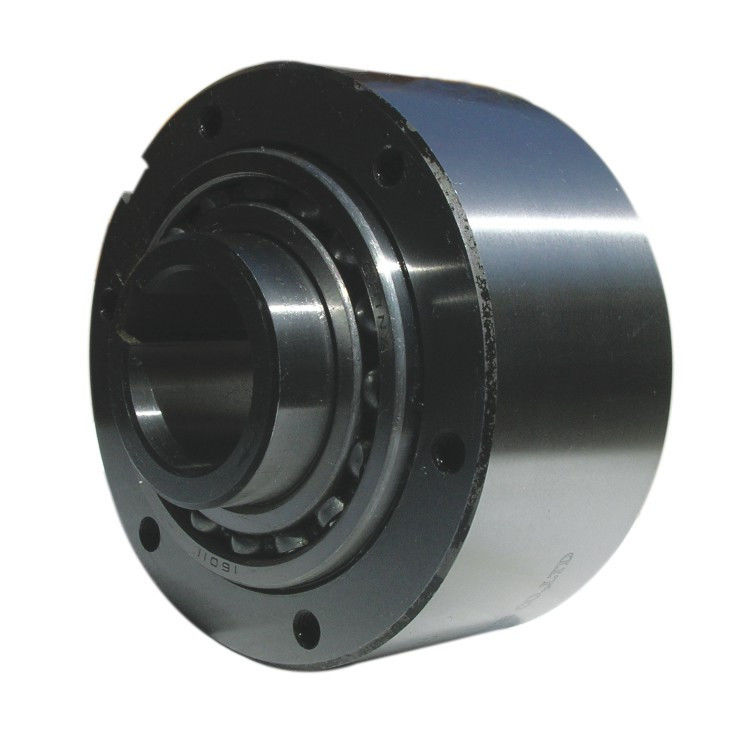

1900N.m 3200r/min Sprag Overrunning Clutch ทางเดียว Sprag Clutch One

รายละเอียดสินค้า:
สถานที่กำเนิด: มณฑลส่านซีประเทศจีน
ชื่อแบรนด์: CHAOYUE
หมายเลขรุ่น: CKZF-B
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชิ้น
ราคา: USD 165.00 - 1300.00 / pc
รายละเอียดการบรรจุ: กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์
เวลาการส่งมอบ: 1 - 3 สัปดาห์
เงื่อนไขการชำระเงิน: T / T,
สามารถในการผลิต: 500 ชิ้นต่อเดือน

ข้อมูลรายละเอียด

ชื่อผลิตภัณฑ์: CKZF-B 30-130 mm แบริ่งรองรับ Non Contact Overrunning Clutch Bearing เส้นผ่าศูนย์กลางภายใน: 30 - 130 มม
เส้นผ่านศูนย์กลางภายนอก: 100 - 310 มม ความหนา: 68 - 212 มม
การเปลี่ยนทิศทาง: 250 - 15100 นิวตันเมตร น้ำหนัก: 2.3 - 70.0 กก
เน้น:

1900N.m Sprag Overrunning คลัตช์

,

3200r / นาที Sprag Overrunning Clutch

,

1900N.m คลัตช์ทางเดียว sprag

รายละเอียดสินค้า

CKZF-B 30 - 130 มม. รองรับแบริ่งคลัตช์คลัตช์แบบไม่สัมผัส



ความล้มเหลวในรูปแบบของวัสดุและการผลิตคลัตช์ทางเดียวประเภท sprag และที่คล้ายกันจะเหมือนกับคลัตช์ทางเดียวแบบลูกกลิ้ง
คลัตช์ทางเดียวประเภท Sprag ที่ประกอบด้วยการแข่งขันรอบนอกและการแข่งขันรอบนอกที่จัดให้มีการแข่งขันภายใน การแข่งขันรอบนอก และการแข่งขันภายในที่เว้นระยะรัศมีจากกันและกัน และจัดวางโคแอกเซียลสำหรับการหมุนสัมพัทธ์ และการแข่งขันรอบนอกจำนวนหนึ่งที่จำหน่ายภายในตัวเรือนระหว่าง แหวนลิ่ม สำหรับแรงบิดในการส่ง ลิ่มยึดส่วนยึดรูปวงแหวน และชิ้นส่วนสปริงที่รองรับระหว่างลิ่มกับตัวจับลิ่มและเอนเอียงในทิศทางการปะทะ มีลักษณะเฉพาะคือ ส่วนทรงกระบอกยึดสะพาน ส่วนหน้าต่างที่มีส่วนยื่นออกตามแนวรัศมีของ ลิ่มถูกติดตั้งไว้ที่หน้าต่างสำหรับการเคลื่อนที่ในแนวแกน และชิ้นส่วนสปริงตามพื้นผิวเส้นรอบวงด้านนอกของส่วนทรงกระบอกของไกด์นั้นมีลักษณะเป็นวงกลมอย่างมาก


ตัวอย่างการติดตั้ง

1900N.m 3200r/min Sprag Overrunning Clutch ทางเดียว Sprag Clutch One 0




1900N.m 3200r/min Sprag Overrunning Clutch ทางเดียว Sprag Clutch One 1



พิมพ์ แรงบิดที่กำหนด
[นาโนเมตร]
ความเร็วในการหมุนแบบไม่สัมผัสขั้นต่ำ ความเร็วสูงสุดในการหมุนแบบไม่สัมผัส มิติในรูปร่าง
[มม.]
น้ำหนัก
[กิโลกรัม]
นาที max d
[H7]
ดี
[h7]
F ดี1 บี หลี่ n - M โฮ w xtw xt
CKZF-B30100 250 780 6000 30 100 87 75 51 68 60.5 6 - M6 10 8 x 4.0 8 x 3.3 2.3
CKZF-B35110 416 740 6000 35 110 96 80 55 74 63 6 - M6 12 10 x 5.0 10 x 3.3 3.2
CKZF-B40125 590 720 5000 40 125 108 90 63 86 73 6 - M8 14 12 x 5.0 12 x 3.3 4.3
CKZF-B45130 650 665 4000 45 130 112 95 63 86 73 8 - M8 14 14 x 5.5 14 x 3.8 5.0
CKZF-B50150 1310 610 4000 50 150 132 110 73 94 86 8 - M8 14 14 x 5.5 14 x 3.8 7.5
CKZF-B55160 1480 600 3200 55 160 138 115 73 104 86 8 - M10 16 16 x 6.0 16 x 4.3 9.0
CKZF-B60170 1900 490 3200 60 170 150 125 91 114 105 10 - M10 16 18 x 7.0 18 x 4.4 12.7
CKZF-B70190 2700 480 2400 70 190 165 140 108 134 124 10 - M10 16 20 x 7.5 20 x 4.9 14.5
CKZF-B80210 4502 450 2400 80 210 185 160 106 144 124 10 - M10 16 22 x 9.0 22 x 5.4 19.0
CKZF-B90230 7000 420 2000 90 230 206 180 114 158 143 10 - M12 20 22 x 9.0 25 x 5.4 29.5
CKZF-B100270 11400 420 2000 100 270 240 210 121 182 153 10 - M16 24 28 x 10 28 x 6.4 42.5
CKZF-B130310 15100 415 2000 130 310 278 240 169 212 194 12 - M16 24 32 x 11 32 x 7.4 70.0
