Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

Keyless 36mm ID 38kN Axial Force Sleeve Expansion Joint Steel

รายละเอียดสินค้า:
สถานที่กำเนิด:	มณฑลส่านซีประเทศจีน
ชื่อแบรนด์:	CHAOYUE
หมายเลขรุ่น:	Z22
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	10 ชิ้น
ราคา:	USD 8.00 - 40.00 / pc
รายละเอียดการบรรจุ:	กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์
เวลาการส่งมอบ:	1 - 3 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T
สามารถในการผลิต:	1,000 ชิ้นต่อเดือน

ติดต่อตอนนี้

ข้อมูลรายละเอียด
เส้นผ่าศูนย์กลางภายใน:	18 - 90 มม	เส้นผ่านศูนย์กลางภายนอก:	40 - 125 มม
ความหนา:	18 - 35 มม	การเปลี่ยนทิศทาง:	0.2 - 6.9 กิโลนิวตันเมตร
สายฟ้า:	M6 - M10	น้ำหนัก:	0.16 - 1.25 กก
เน้น:	ข้อต่อขยายแขน ID 36 มม. , ข้อต่อขยายแขนแกนแรง 38kN , ปลอกคอเกลียวแบบเกลียว 38kN

รายละเอียดสินค้า

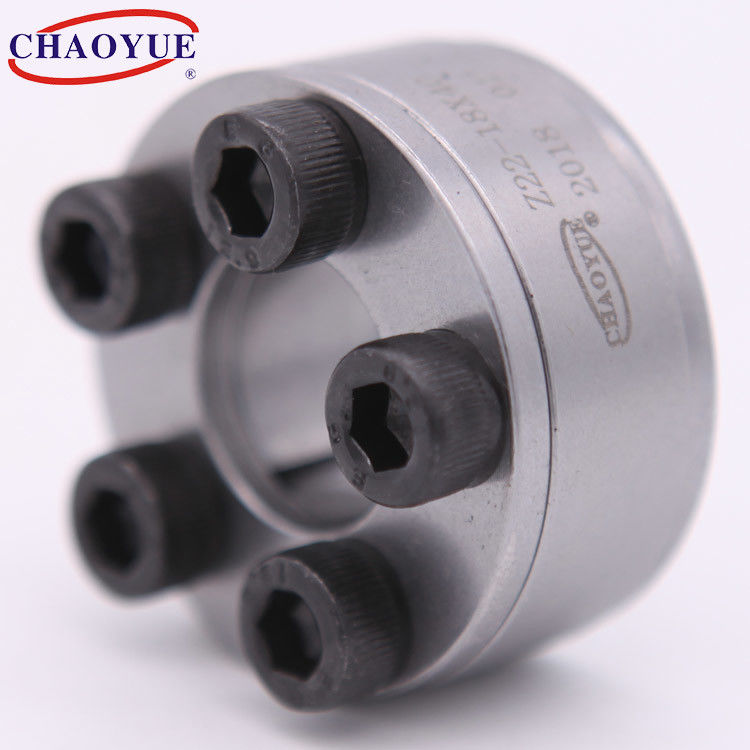

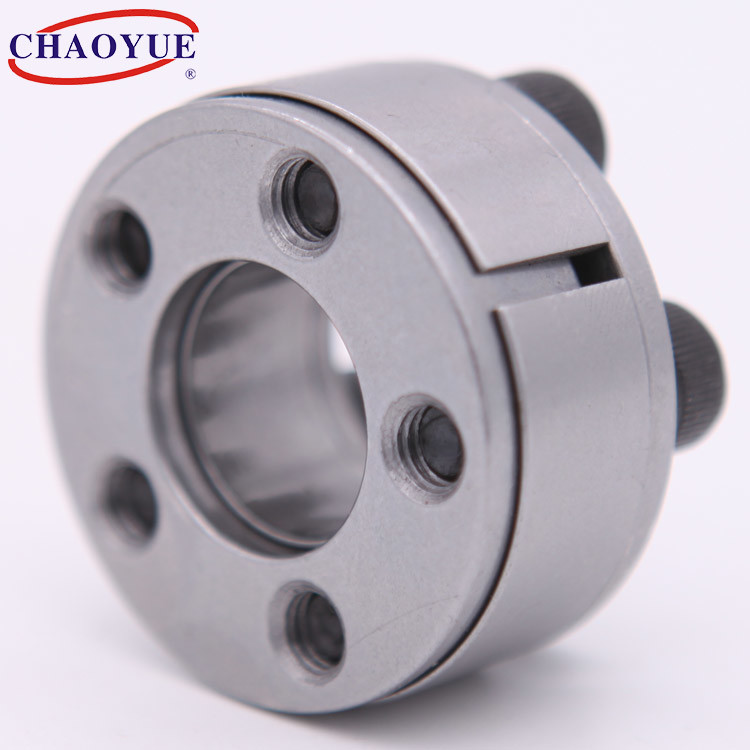

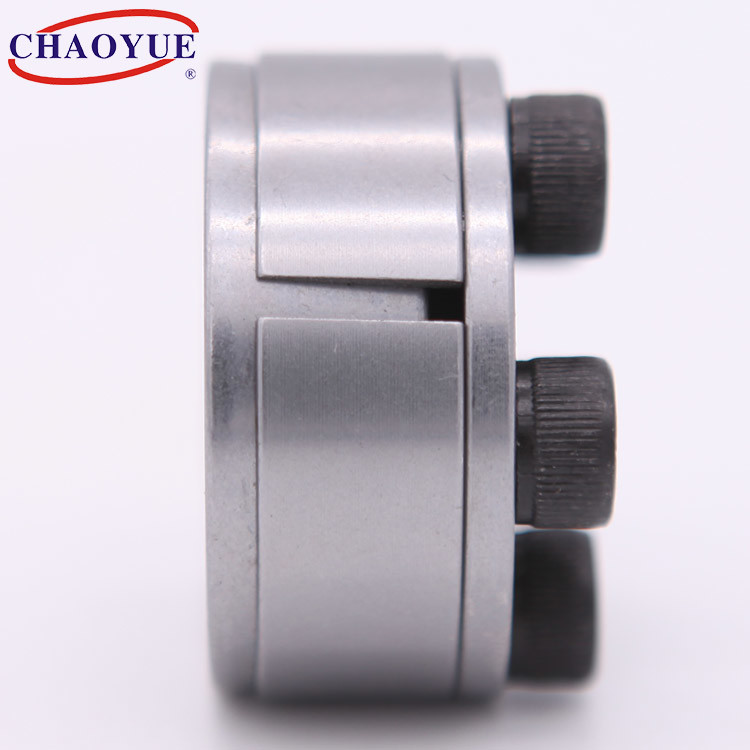

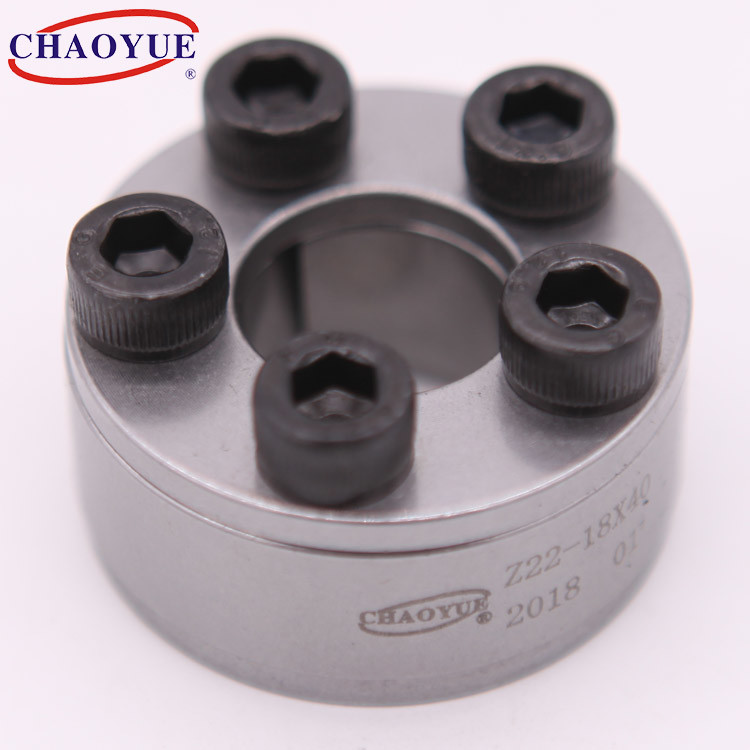

Z22 Keyless Shaft Wheel เชื่อมต่อชุดล็อค

ตัวอย่างการติดตั้ง

ขนาดพื้นฐาน [มม.]					สายฟ้า		จัดอันดับโหลด		แรงกดบนเพลา [N / mm²]	แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
d	ดี	หลี่	หลี่₁	หลี่₂	d₁	น	แรงตามแนวแกน [กิโลนิวตัน]	แรงบิด [kN·m]	แรงกดบนเพลา [N / mm²]	แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
18	40	24	18	15	M6	5	22	0.2	260	14	0.16
19	41	24	18	15	M6	5	22	0.21	255	14	0.18
20	42	24	18	15	M6	6	26	0.26	280	14	0.19
22	44	24	18	15	M6	6	26	0.29	260	14	0.19
24	46	24	18	15	M6	6	26	0.31	230	14	0.2
25	47	24	18	15	M6	6	26	0.33	270	14	0.2
28	50	24	18	15	M6	8	35	0.49	250	14	0.24
30	52	24	18	15	M6	8	35	0.52	230	14	0.24
32	54	24	18	15	M6	8	35	0.56	200	14	0.25
35	57	28	22	18	M6	9	38	0.68	190	14	0.26
36	59	28	22	18	M6	9	38	0.7	200	14	0.26
38	60	28	22	18	M6	10	43	0.83	190	14	0.27
40	62	28	22	18	M6	10	43	0.87	225	14	0.27
42	70	36	28	24	M8	8	64	1.36	210	35	0.38
45	73	36	28	24	M8	8	64	1.45	195	35	0.45
48	76	36	28	24	M8	8	64	1.55	190	35	0.46
50	78	36	28	24	M8	8	64	1.61	195	35	0.48
55	83	36	28	24	M8	9	72	2	190	35	0.49
56	84	36	28	24	M8	9	72	2.03	195	35	0.5
60	88	36	28	24	M8	10	80	2.42	190	35	0.55
63	91	36	28	24	M8	10	80	2.54	190	35	0.56
65	93	36	28	24	M8	10	80	2.62	180	35	0.58
70	105	45	35	31	M10	9	114	4	200	70	1.01
75	110	45	35	31	M10	10	128	4.8	205	70	1.06
80	115	45	35	31	M10	10	128	5.1	190	70	1.12
85	120	45	35	31	M10	10	128	5.45	180	70	1.19
90	125	45	35	31	M10	10	153	6.9	205	70	1.25
