572kN.M Torque 360mm ID Shaft Locking Clamp For Mechanical Equipment

572kN.M Torque 360mm ID Shaft Locking Clamp สำหรับอุปกรณ์เครื่องกล

รายละเอียดสินค้า:
สถานที่กำเนิด:	มณฑลส่านซีประเทศจีน
ชื่อแบรนด์:	CHAOYUE
หมายเลขรุ่น:	Z7B
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	USD 65.00 - 1020.00 / pc
รายละเอียดการบรรจุ:	กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์
เวลาการส่งมอบ:	1 - 3 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T
สามารถในการผลิต:	500 ชิ้นต่อเดือน

ติดต่อตอนนี้

ข้อมูลรายละเอียด
เส้นผ่าศูนย์กลางภายใน:	140 - 360 มม	เส้นผ่านศูนย์กลางภายนอก:	230 - 590 มม
ความหนา:	58 - 159 มม	การเปลี่ยนทิศทาง:	15.1 - 572 กิโลนิวตันเมตร
สายฟ้า:	M12 - M20	น้ำหนัก:	10 - 204 กก
เน้น:	572kN.m แคลมป์ล็อคเพลาแรงบิด , แคลมป์ล็อคเพลา ID 360 มม. , 572kN.m แขนข้อต่อขยายแรงบิด

รายละเอียดสินค้า

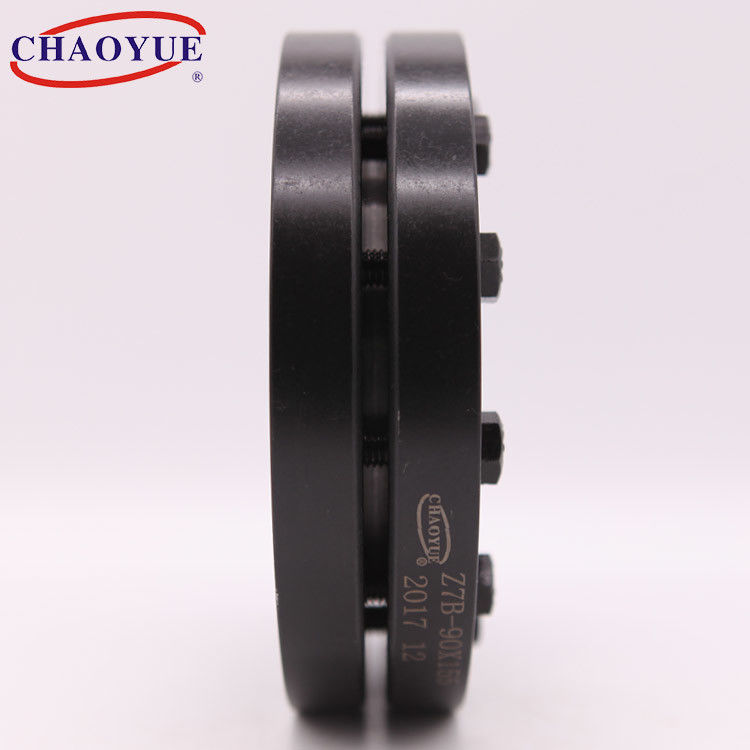

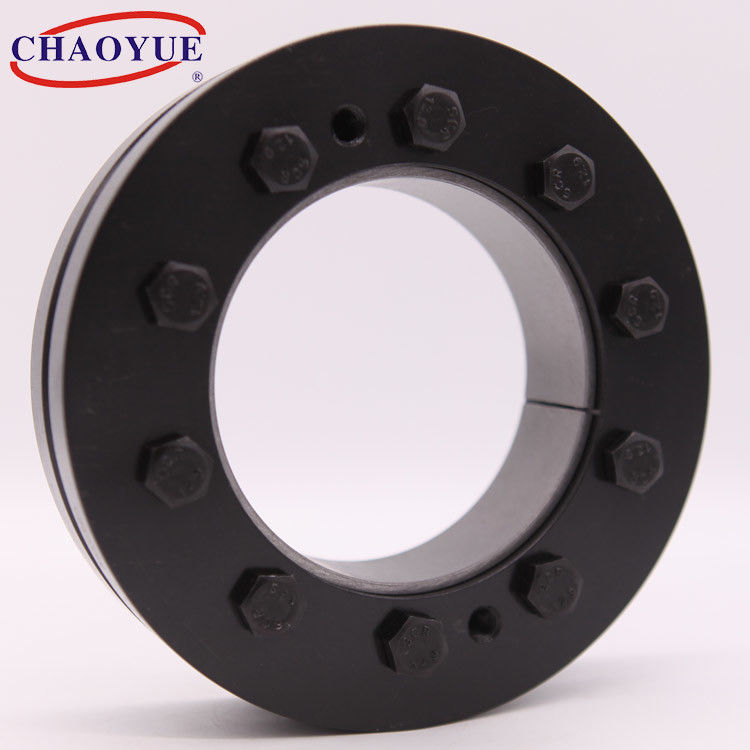

Z7B ชุดแคลมป์จับ 140 มม. ถึง 360 มม. ชุดล็อคเพลา

ตัวอย่างการติดตั้ง

ขนาดพื้นฐาน [มม.]						สายฟ้า		จัดอันดับโหลด		แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
d	ดี	d_w	หลี่	โฮ	อี	d₁	น	แรงตามแนวแกน [กิโลนิวตัน]	Toruqe [kN.m]	แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
140	230	95	46	58	7	M12	10	317	15.1	100	10
140	230	100	46	58	7	M12	10	352	17.6	100	10
140	230	105	46	58	7	M12	10	382	20.1	100	10
155	263	105	50	62	7	M12	12	419	22	100	15
155	263	110	50	62	7	M12	12	454	25	100	15
155	263	115	50	62	7	M12	12	487	28	100	15
165	290	115	56	68	7	M16	8	539	31	240	22
165	290	120	56	68	7	M16	8	583	35	240	22
165	290	125	56	68	7	M16	8	624	39	240	22
175	300	125	56	68	7	M16	8	640	40	240	22
175	300	130	56	68	7	M16	8	677	44	240	22
175	300	135	56	68	7	M16	8	711	48	240	22
185	330	135	71	85	8	M16	10	815	55	240	37
185	330	140	71	85	8	M16	10	857	60	240	37
185	330	145	71	85	8	M16	10	896	65	240	37
195	350	140	71	85	8	M16	12	928	65	240	41
195	350	150	71	85	8	M16	12	1013	76	240	41
195	350	155	71	85	8	M16	12	1052	81.5	240	41
200	350	150	71	85	8	M16	12	1040	78	240	41
200	350	155	71	85	8	M16	12	1084	84	240	41
200	350	160	71	85	8	M16	12	1125	90	240	41
220	370	160	88	103	10	M16	15	1250	100	240	54
220	370	165	88	103	10	M16	15	1309	108	240	54
220	370	170	88	103	10	M16	15	1365	116	240	54
240	405	170	92	107	10	M20	12	1412	120	470	67
240	405	180	92	107	10	M20	12	1533	138	470	67
240	405	190	92	107	10	M20	12	1642	156	470	67
260	430	190	103	119	10	M20	12	1726	164	470	82
260	430	200	103	119	10	M20	12	พ.ศ. 2383	184	470	82
260	430	210	103	119	10	M20	12	พ.ศ. 2486	204	470	82
280	460	210	114	132	12	M20	15	2062	217	470	102
280	460	220	114	132	12	M20	15	2227	245	470	102
280	460	230	114	132	12	M20	15	2374	273	470	102
300	485	230	122	140	12	M20	16	2278	262	470	118
300	485	240	122	140	12	M20	16	2442	293	470	118
300	485	245	122	140	12	M20	16	2514	308	470	118
320	520	240	122	140	12	M20	18	2550	306	470	131
320	520	250	122	140	12	M20	18	2720	340	470	131
320	520	250	122	140	12	M20	18	2877	394	470	131
340	570	250	134	155	12	M20	24	3152	394	470	186
340	570	260	134	155	12	M20	24	3308	430	470	186
340	570	270	134	155	12	M20	24	3452	466	470	186
350	590	270	140	159	12	M20	24	3393	458	470	204
350	590	280	140	159	12	M20	24	3572	500	470	204
350	590	285	140	159	12	M20	24	3656	521	470	204
360	590	280	140	159	12	M20	24	3622	507	470	204
360	590	290	140	159	12	M20	24	3793	550	470	204
360	590	295	140	159	12	M20	24	3878	572	470	204
