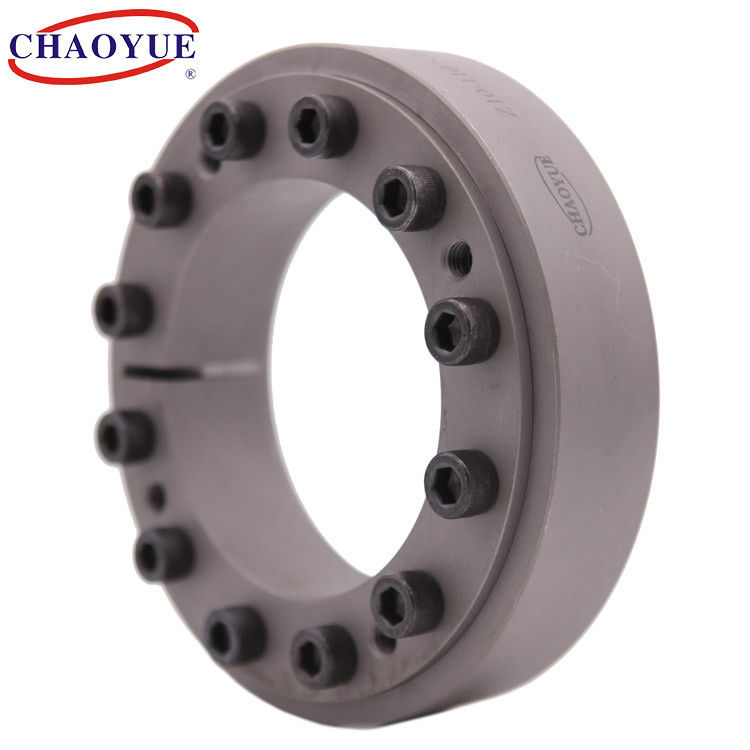

Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 ความหนา 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

รายละเอียดสินค้า:
สถานที่กำเนิด:	มณฑลส่านซีประเทศจีน
ชื่อแบรนด์:	CHAOYUE
หมายเลขรุ่น:	Z10
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	10 ชิ้น
ราคา:	USD 5.00 - 30.00 / pc
รายละเอียดการบรรจุ:	กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์
เวลาการส่งมอบ:	1 - 3 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T
สามารถในการผลิต:	1,000 ชิ้นต่อเดือน

ติดต่อตอนนี้

ข้อมูลรายละเอียด
เส้นผ่าศูนย์กลางภายใน:	12 - 90 มม	เส้นผ่านศูนย์กลางภายนอก:	32 - 155 มม
ความหนา:	11 - 38 มม	การเปลี่ยนทิศทาง:	0.038 - 7.2 กิโลนิวตันเมตร
สายฟ้า:	M5 - M8	น้ำหนัก:	0.06 - 3.3 กก
เน้น:	ความหนา 15 มม. องค์ประกอบการหนีบเพลา , สลักเกลียว m5 องค์ประกอบการหนีบเพลา , ความหนา 15 มม. ที่หนีบปลอกคอเพลา

รายละเอียดสินค้า

Z10 Bore ขนาด 12 มม. ถึง 90 มม. ชุดล็อคเพลาแบบไร้กุญแจมาตรฐาน

ตัวอย่างการติดตั้ง

ขนาดพื้นฐาน [มม.]						สายฟ้า	จัดอันดับโหลด		แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
d	ดี	d_w	หลี่	โฮ	อี	d₁	แรงตามแนวแกน [กิโลนิวตัน]	Toruqe [kN.m]	แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
12	32	10	9	11	1	M5	8	0.038	5	0.06
14	37	12	9	11	1	M5	9	0.052	5	0.08
16	41	14	12	15	1.5	M5	13	0.09	5	0.12
18	44	15	12	15	1.5	M5	10	0.08	5	0.12
18	44	16	12	15	1.5	M5	14	0.112	5	0.12
20	47	17	12	15	1.5	M5	16	0.14	5	0.15
20	47	18	12	15	1.5	M5	20	0.184	5	0.15
24	50	19	14	18	2	M5	17	0.16	5	0.2
24	50	20	14	18	2	M5	20	0.2	5	0.2
24	50	22	14	18	2	M5	25	0.28	5	0.3
30	60	24	16	20	2	M5	23	0.28	5	0.3
30	60	25	16	20	2	M5	25	0.32	5	0.3
30	60	26	16	20	2	M5	27	0.36	5	0.3
36	72	28	18	22	2	M6	37	0.55	12	0.4
36	72	30	18	22	2	M6	43	0.68	12	0.4
36	72	31	18	22	2	M6	46	0.74	12	0.4
44	80	34	20	24	2	M6	41	0.7	12	0.6
44	80	35	20	24	2	M6	44	0.77	12	0.6
44	80	36	20	24	2	M6	47	0.85	12	0.6
50	90	38	22	26	2.5	M6	55	1.1	12	0.8
50	90	40	22	26	2.5	M6	64	1.32	12	0.8
50	90	42	22	26	2.5	M6	72	1.54	12	0.8
55	100	42	23	29	3	M6	54	1.13	12	1.1
55	100	45	23	29	3	M6	66	1.5	12	1.1
55	100	48	23	29	3	M6	77	1.85	12	1.1
62	110	48	23	29	3	M6	69	1.6	12	1.3
62	110	50	23	29	3	M6	77	1.92	12	1.3
62	110	52	23	29	3	M6	84	2.17	12	1.3
68	115	50	23	29	3	M6	73	1.8	12	1.4
68	115	55	23	29	3	M6	90	2.44	12	1.4
68	115	60	23	29	3	M6	103	3.1	12	1.4
75	138	55	25	31	4	M8	97	2.7	29	1.7
75	138	60	25	31	4	M8	117	3.52	29	1.7
75	138	65	25	31	4	M8	133	4.3	29	1.7
80	145	60	25	31	4	M8	108	3.25	29	1.9
80	145	65	25	31	4	M8	121	3.97	29	1.9
80	145	70	25	31	4	M8	133	4.7	29	1.9
90	155	65	30	38	4	M8	145	4.7	29	3.3
90	155	70	30	38	4	M8	170	5.98	29	3.3
90	155	75	30	38	4	M8	190	7.2	29	3.3
