รายละเอียดสินค้า:
|
|
| สถานที่กำเนิด: | มณฑลส่านซีประเทศจีน |
|---|---|
| ชื่อแบรนด์: | CHAOYUE |
| หมายเลขรุ่น: | Z18 |
|
การชำระเงิน:
|
|
| จำนวนสั่งซื้อขั้นต่ำ: | 5 PC |
| ราคา: | USD 22.00 - 450.00 / pc |
| รายละเอียดการบรรจุ: | กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์ |
| เวลาการส่งมอบ: | 1 - 3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T / T |
| สามารถในการผลิต: | 500 ชิ้นต่อเดือน |
|
ข้อมูลรายละเอียด |
|||
| เส้นผ่าศูนย์กลางภายใน: | 45 - 320 มม | เส้นผ่านศูนย์กลางภายนอก: | 75 - 405 มม |
|---|---|---|---|
| ความหนา: | 64 - 177 มม | การเปลี่ยนทิศทาง: | 3.9 - 470 กิโลนิวตันเมตร |
| สายฟ้า: | M8 - M20 | น้ำหนัก: | 1.5 - 71 กก |
| เน้น: | ด้านนอก dia 120mm Shaft Clamping Elements,ความยาว 88mm Shaft Clamping Elements,ด้านนอก dia 120mm hub การเชื่อมต่อเพลา |
||
รายละเอียดสินค้า

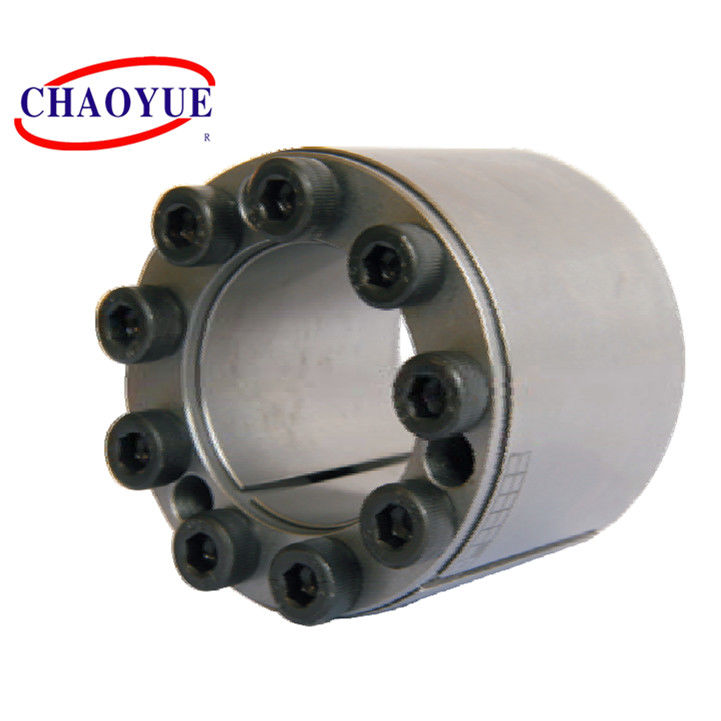

ชิ้นส่วนเชื่อมต่อล็อคพลังงานเครื่องจักรอุตสาหกรรม Z18

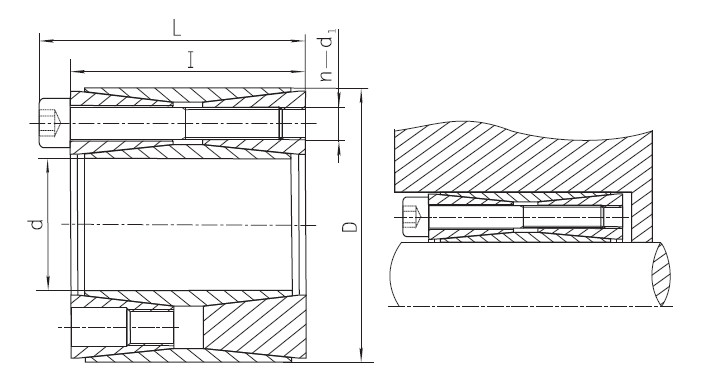

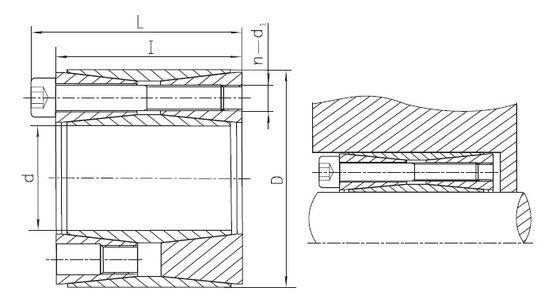

ตัวอย่างการติดตั้ง
| ขนาดพื้นฐาน [มม.] | สายฟ้า | จัดอันดับโหลด | แรงกดบนเพลา [N / mm2] |
กดดัน Hub [N / mm2] |
แรงบิดของขัน Bolt [นาโนเมตร] |
น้ำหนัก [กิโลกรัม] |
|||||
| d | ดี | ผม | หลี่ | d1 | น | แรงตามแนวแกน [กิโลนิวตัน] |
แรงบิด [kN·m] |
||||
| 45 | 75 | 64 | 72 | M8 | 9 | 174 | 3.9 | 185 | 110 | 41 | 1.5 |
| 48 | 80 | 64 | 72 | M8 | 9 | 174 | 4.15 | 170 | 105 | 41 | 1.7 |
| 50 | 80 | 64 | 72 | M8 | 9 | 174 | 4.3 | 165 | 105 | 41 | 1.6 |
| 55 | 85 | 64 | 72 | M8 | 9 | 174 | 4.8 | 150 | 95 | 41 | 1.7 |
| 60 | 90 | 64 | 72 | M8 | 11 | 213 | 6.4 | 170 | 110 | 41 | 1.8 |
| 65 | 95 | 64 | 72 | M8 | 11 | 213 | 6.9 | 155 | 105 | 41 | 2 |
| 70 | 110 | 78 | 88 | M10 | 11 | 338 | 11.8 | 185 | 115 | 83 | 3.6 |
| 75 | 115 | 78 | 88 | M10 | 11 | 338 | 12.7 | 170 | 110 | 83 | 3.8 |
| 80 | 120 | 78 | 88 | M10 | 12 | 369 | 14.7 | 175 | 115 | 83 | 4 |
| 85 | 125 | 78 | 88 | M10 | 12 | 369 | 15.7 | 165 | 110 | 83 | 4.3 |
| 90 | 130 | 78 | 88 | M10 | 13 | 400 | 18 | 170 | 115 | 83 | 4.5 |
| 95 | 135 | 78 | 88 | M10 | 13 | 400 | 19 | 160 | 110 | 83 | 4.7 |
| 100 | 145 | 100 | 112 | M12 | 12 | 538 | 26.9 | 160 | 110 | 145 | 7.2 |
| 110 | 155 | 100 | 112 | M12 | 13 | 583 | 32 | 155 | 110 | 145 | 7.7 |
| 120 | 165 | 100 | 112 | M12 | 15 | 673 | 40.3 | 165 | 120 | 145 | 8.3 |
| 130 | 180 | 116 | 130 | M14 | 13 | 800 | 52 | 155 | 115 | 230 | 11.7 |
| 140 | 190 | 116 | 130 | M14 | 15 | 923 | 64.6 | 170 | 125 | 230 | 12.5 |
| 150 | 200 | 116 | 130 | M14 | 16 | 985 | 73.8 | 165 | 125 | 230 | 13.2 |
| 160 | 210 | 116 | 130 | M14 | 17 | 1045 | 83.7 | 165 | 125 | 230 | 14 |
| 170 | 225 | 146 | 162 | M16 | 15 | 1283 | 109 | 150 | 115 | 355 | 20.6 |
| 180 | 235 | 146 | 162 | M16 | 16 | 1369 | 123.2 | 150 | 115 | 355 | 21.6 |
| 190 | 250 | 146 | 162 | M16 | 17 | 1454 | 138 | 150 | 115 | 355 | 25 |
| 200 | 260 | 146 | 162 | M16 | 17 | 1454 | 145.4 | 145 | 110 | 355 | 26.2 |
| 220 | 285 | 146 | 162 | M16 | 20 | 1710 | 188 | 155 | 120 | 355 | 31.1 |
| 240 | 305 | 146 | 162 | M16 | 22 | พ.ศ. 2423 | 225 | 155 | 120 | 355 | 33.6 |
| 260 | 325 | 146 | 162 | M16 | 22 | พ.ศ. 2423 | 244 | 145 | 115 | 355 | 36.1 |
| 280 | 355 | 177 | 197 | M20 | 20 | 2670 | 373 | 155 | 120 | 690 | 54.9 |
| 300 | 375 | 177 | 197 | M20 | 22 | 2930 | 440 | 155 | 125 | 690 | 58.3 |
| 320 | 405 | 177 | 197 | M20 | 22 | 2930 | 470 | 145 | 115 | 690 | 71 |
