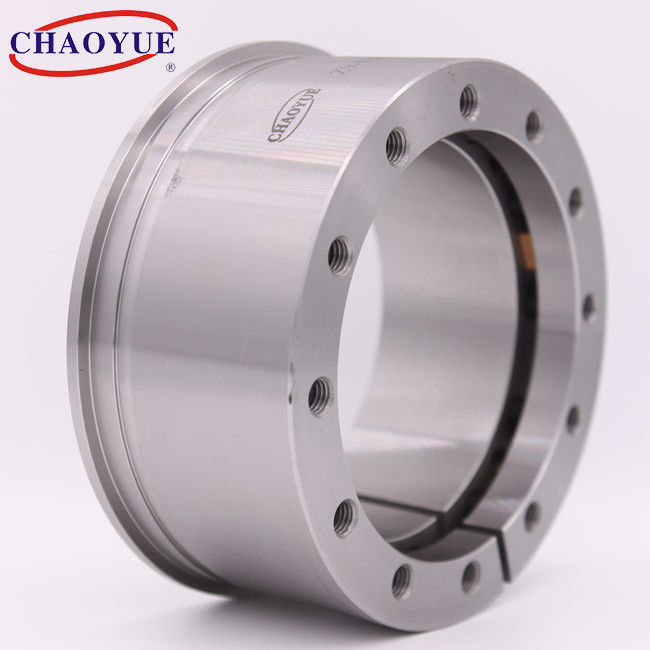

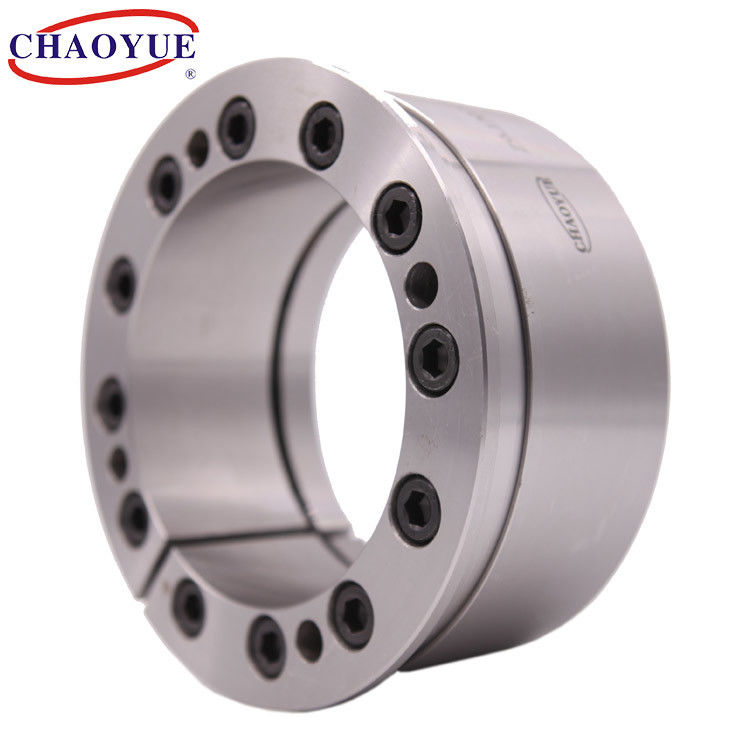

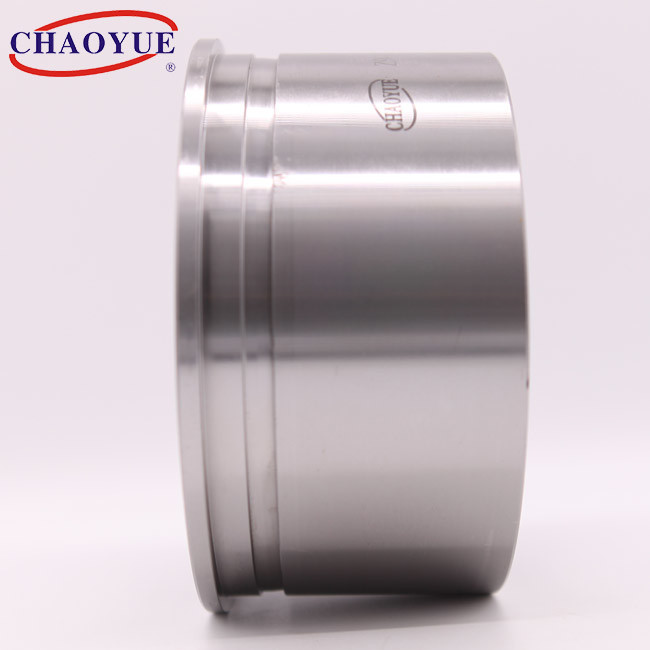

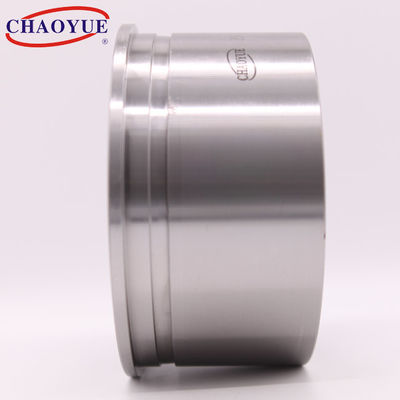

100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

เส้นผ่านศูนย์กลางภายใน 100 มม. M12 Bolt Shaft Clamping Elements Z9 Standard

รายละเอียดสินค้า:
สถานที่กำเนิด:	มณฑลส่านซีประเทศจีน
ชื่อแบรนด์:	CHAOYUE
หมายเลขรุ่น:	Z9
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ:	1 ชิ้น
ราคา:	USD 35.00 - 950.00 / pc
รายละเอียดการบรรจุ:	กล่องกระดาษหรือกล่องไม้ขึ้นอยู่กับขนาดของผลิตภัณฑ์
เวลาการส่งมอบ:	1 - 3 สัปดาห์
เงื่อนไขการชำระเงิน:	T / T
สามารถในการผลิต:	500 ชิ้นต่อเดือน

ติดต่อตอนนี้

ข้อมูลรายละเอียด
เส้นผ่าศูนย์กลางภายใน:	100 - 420 มม	เส้นผ่านศูนย์กลางภายนอก:	145 - 515 มม
ความหนา:	75 - 159 มม	การเปลี่ยนทิศทาง:	9.6 - 410 กิโลนิวตันเมตร
สายฟ้า:	M12 - ม. 22	น้ำหนัก:	4.7 - 82 กก
เน้น:	100 มม. เส้นผ่านศูนย์กลางภายใน SHAFT Clamping Elements , m12 Bolt SHAFT Clamping Elements , เส้นผ่านศูนย์กลางภายใน 100 มม. clamping SHAFT coupling

รายละเอียดสินค้า

Z9 Standard Keyless shaft shrink disc locking อุปกรณ์

ตัวอย่างการติดตั้ง

เส้นผ่านศูนย์กลางภายใน 100 มม. M12 Bolt Shaft Clamping Elements Z9 Standard 1

ขนาดพื้นฐาน [มม.]						สายฟ้า		จัดอันดับโหลด		แรงกดบนเพลา N/mm²	กดดัน Hub N/mm²	แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
d	ดี	หลี่	หลี่₁	อี	บี	d₁	น	แรงตามแนวแกน [กิโลนิวตัน]	Toruqe [kN.m]	แรงกดบนเพลา N/mm²	กดดัน Hub N/mm²	แรงบิดของขัน Bolt [นาโนเมตร]	น้ำหนัก [กิโลกรัม]
100	145	75	54	5	65	M12	8	192	9.6	102	70	145	4.7
110	155	75	54	5	65	M12	8	197	10.5	93	66	145	5.1
120	165	75	54	5	65	M12	9	216	13	96	70	145	5.5
130	180	84	63	6	72	M12	12	287	17.8	100	78	145	7.5
140	190	84	63	6	72	M12	12	287	20.2	94	69	145	7.9
150	200	84	63	6	72	M12	12	287	21.6	88	66	145	8.4
160	210	84	63	6	72	M12	15	360	28.8	101	77	145	8.9
170	225	84	63	6	72	M12	16	383	32.6	101	76	145	10.5
180	235	84	63	6	72	M12	18	431	38.8	108	82	145	11
190	250	96	69	6	81	M14	15	493	46.8	106	80	230	14.3
200	260	94	69	6	81	M14	16	526	52.8	100	77	230	15
220	285	94	69	6	81	M16	14	640	70	119	92	355	17.8
240	305	112	86	7	98	M16	16	731	88	96	75	355	23.2
260	325	112	86	7	98	M16	18	822	107	103	82	355	24.8
280	355	120	94	8	106	M16	20	910	128	96	75	355	33
300	375	120	94	8	106	M16	22	1000	151	99	79	355	36
320	405	142	109	8	125	M20	18	1280	206	101	80	690	52
340	425	142	109	8	125	M20	20	1420	242	106	85	690	54
360	455	159	120	8	140	M22	20	1770	319	113	89	930	72
380	475	159	120	8	140	M22	20	1770	337	109	87	930	75
400	485	159	120	8	140	M22	20	1770	355	101	83	930	78
420	515	159	120	8	140	M22	22	1980	410	107	87	930	82
